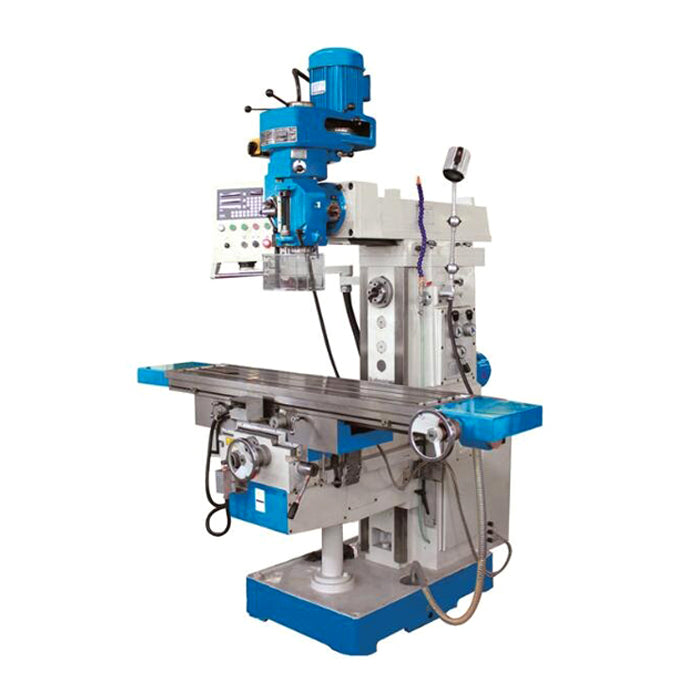

FRESADORA CONVENCIONAL UNIVERSAL XL6330A RAPTOR HEAVY DUTY
FRESADORA CONVENCIONAL UNIVERSAL XL6330A RAPTOR HEAVY DUTY
No se pudo cargar la disponibilidad de retiro
Ampliamente utilizado en el procesamiento mecánico, moldes, instrumentos y otras industrias. Los componentes principales, como la base, el fuselaje, la mesa de trabajo, la corredera intermedia, la corredera elevadora, etc., se funden con material de alta resistencia, y la estabilidad de la máquina herramienta se garantiza mediante envejecimiento artificial.
- La máquina utiliza una mesa de control del servomotor tres para la alimentación automática de gran parte, ahorro de energía, seguro y fiable.
- Cabezal de fresado sección de configuración de máquina 5HP.
- Máquina estándar con eje horizontal, aumentando el rango de uso de la máquina.
|
Especificaciones |
XL6330A |
| Tamaño de la mesa |
1370 x 300mm |
|
Recorrido de la mesa (X/Y/Z) |
820 / 300 / 400mm |
| Velocidad rápida de la mesa (X/Y/Z) |
1335 / 1335 / 1000mm/min |
|
Conicidad del husillo |
Vertical: 3HP: R8 o ISO30; 5HP: ISO40 |
|
Horizontal: ISO40 |
|
|
Alimentación de la mesa (X/Y/Z) |
XY: 30-830 Z: 23-625mm/min |
| Distancia entre la nariz horizontal y la superficie de la mesa |
75-475mm |
|
Distancia entre el eje del husillo y la superficie del husillo |
200mm |
| Rango de velocidad del husillo |
vertical: 1, velocidad variable 43-3225 2, velocidad de paso 65-4660(16 pasos)r/min |
|
horizontal: 35-1500 (12 pasos) |
|
| Ranuras en T (No./ancho/pasos) |
3 / 14 / 80mm |
|
Recorrido del brazo |
450mm |
| Potencia del motor principal |
vertical: 3HP / 5HP horizontal: 3kw |
|
Par del servomotor de CA de los ejes X/Y/Z |
10N.m |
| Tamaño total |
1720 x 1680 x 2350mm |
|
Peso neto |
1650kg |
