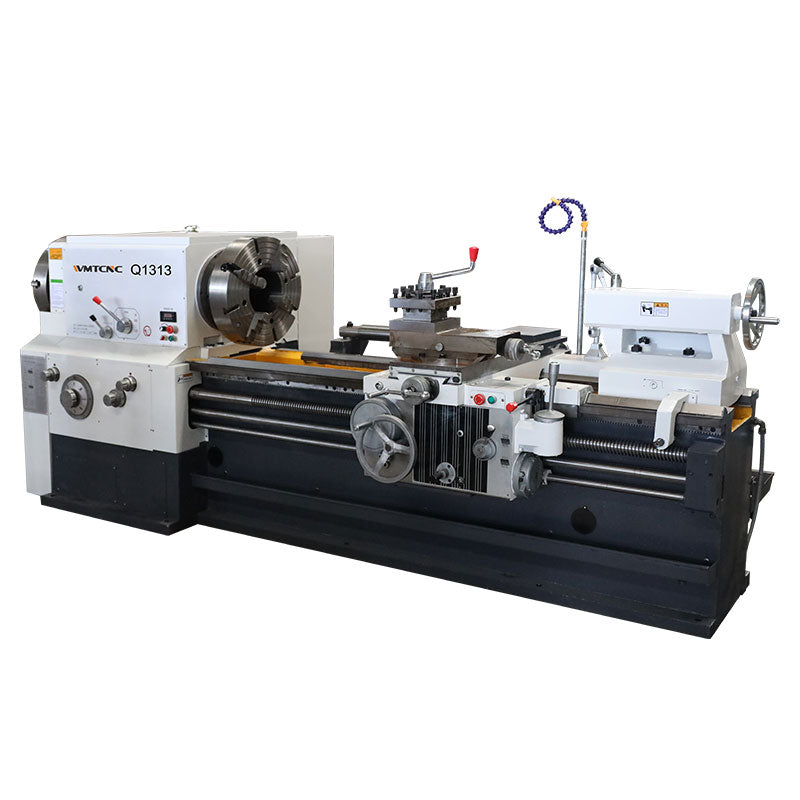

MÁQUINA DE TORNO PARA ROSCAR TUBOS HUSILLOS PROLONGADOS Q1313 RAPTOR HEAVY DUTY
MÁQUINA DE TORNO PARA ROSCAR TUBOS HUSILLOS PROLONGADOS Q1313 RAPTOR HEAVY DUTY
Precio habitual
S/. 0.00
Precio habitual
Precio de oferta
S/. 0.00
Precio unitario
/
por
No se pudo cargar la disponibilidad de retiro
La máquina roscadora de tubos Q1313 se utiliza principalmente para tornear roscas internas y externas, incluidas roscas métricas y en pulgadas, además de tener todas las funciones comunes de un torno de motor normal, como procesar el orificio interior y la cara final de ejes y discos, esta maquinaria está equipada con dispositivo de barra guía cónica que permite a esta serie procesar roscas cónicas.
Características y Beneficios
- El gran diámetro del husillo y el doble mandril permiten sujetar y procesar tubos de gran diámetro.
- La bancada integral de la máquina adopta hierro de alta resistencia para lograr una alta rigidez y precisión.
- Las guías templadas por frecuencia ultrasónica son lo suficientemente duras para ofrecer una buena resistencia al desgaste.
- Equipada con un dispositivo de barra guía cónica, esto permite a la máquina procesar roscas cónicas.
Propiedades
| Especificaciones | Q1313 |
| Diámetro máximo de oscilación sobre la cama | 630mm |
| Diámetro máximo de oscilación sobre el carro transversal | 350mm |
| Longitud máxima de la pieza de trabajo | 1500mm |
| Ancho de la cama | 550mm |
| Orificia del husillo | 135mm |
| Potencia del motor del husillo | 11kw |
| Eje de velocidad | 12-642r/min FWD.18 pasos |
| Grado/rango de alimentación del eje Z | 26/0.07-1.33mm/r |
| Grado/rango de alimentación del eje X | 22/0.02-0.45mm/r |
| Velocidad de desplazamiento rápido del carro | 4000mm/min |
| Velocidad de desplazamiento rápido del carro transversal | 2300mm/min |
| Grado/rango de rosca métrica | 52/1-224mm |
| Grado/rango de rosca en pulgadas | 1940/2/28T.P.I. |
| Grado/rango de rosca del módulo | 53/0.5-120mm |
| Grado/rango de rosca DP | 24/1-28D.P. |
| Travesía del carro transversal | 320mm |
| Travesía máxima de la torreta | 200mm |
| Recorrido de la pluma del contrapunto | 250mm |
| Diámetro de la pluma del contrapunto/cono | Φ100 / (MT5) |
| Chuck | 3 mordazas manuales |
| Dimensiones totales (largo/ancho/alto) | 3657x1360x1480mm |
| Peso neto | 4.2T |
