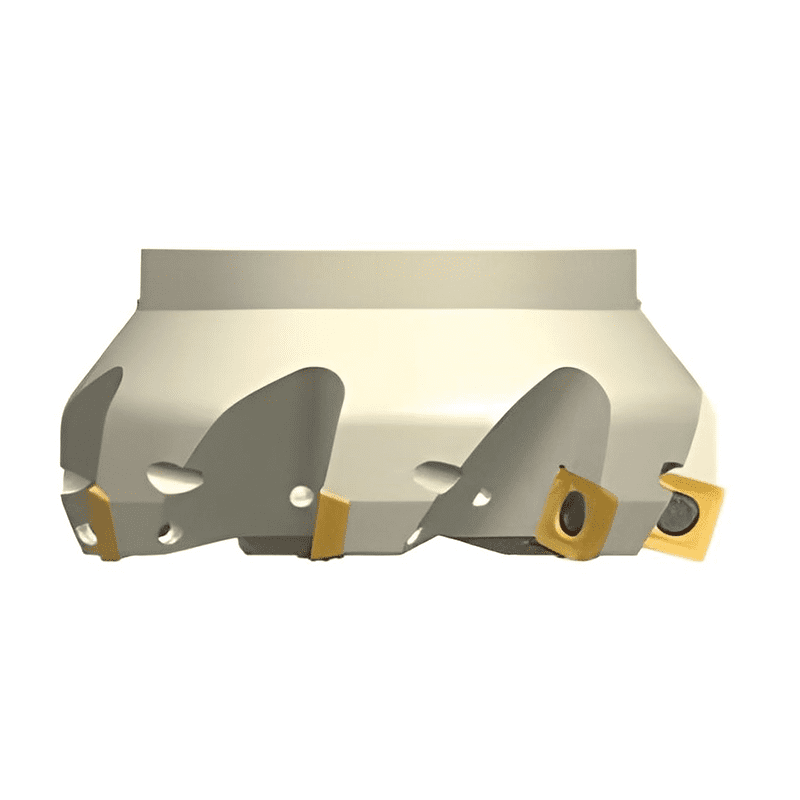

PORTA HERRAMIENTA DE FRESADO AFM45-SD09 AFM75-SD09 AFM90-SD09 ACHTECK
PORTA HERRAMIENTA DE FRESADO AFM45-SD09 AFM75-SD09 AFM90-SD09 ACHTECK
Precio habitual
S/. 0.00
Precio habitual
Precio de oferta
S/. 0.00
Precio unitario
/
por
No se pudo cargar la disponibilidad de retiro
- Las fresas se caracterizan por un corte suave debido a la inclinación muy positiva del filo de corte, que contribuye en gran medida a una suave entrada y salida de la pieza a mecanizar.
- Fijación extremadamente rígida debido al diseño del asiento en cola de milano asegurado con tornillos de fijación.
- Refrigeración interna en la fresa dirigida a cada plaquita.
Propiedades
AFM45-SD09
|
Código de producto |
D | d1 | L | I1 | apmáx | Refrigerante interno | Z |
Inserto |
| AFM45-032-Z04-A16R-SD09-C | 32 | 16 | 40 | – | 5 | ✔ | 4 | SD..09T3 |
|
AFM45-040-Z05-A16R-SD09-C |
40 | 16 | 40 | – | 5 | ✔ | 5 | |
| AFM45-050-Z05-A22R-SD09-C | 50 | 22 | 40 | – | 5 | ✔ | 5 | |
| AFM45-050-Z06-A22R-SD09-C | 50 | 22 | 40 | – | 5 | ✔ | 6 | |
| AFM45-063-Z05-A22R-SD09-C | 63 | 22 | 40 | – | 5 | ✔ | 5 | |
| AFM45-063-Z07-A22R-SD09-C | 63 | 22 | 40 | – | 5 | ✔ | 7 | |
| AFM45-080-Z06-A27R-SD09-C | 80 | 27 | 50 | – | 5 | ✔ | 6 | |
| AFM45-080-Z09-A27R-SD09-C | 80 | 27 | 50 | – | 5 | ✔ | 9 | |
| AFM45-100-Z07-A32R-SD09-C | 100 | 32 | 50 | – | 5 | ✔ | 7 | |
| AFM45-100-Z11-A32R-SD09-C | 100 | 32 | 50 | – | 5 | ✔ | 11 | |
| AFM45-125-Z08-A40R-SD09-C | 125 | 40 | 63 | – | 5 | ✔ | 8 |
|
Dimensiones (mm) |
Piezas de recambio | ||
| Diámetro de corte | Tornillo | Llave inglesa |
Torsión |
| φ 16-32 | ST040075 | DT-T15 | 3.5Nm |
| φ 40-125 | SP040090 | DT-TP15 | |
|
Código de producto |
Dimensiones (mm) | Grados | |||||
| Inserto radio de esquina | Longitud del limpiador | AP301U | AP351U | AC301U | AC301K |
AP351K |
|
| SDMT 09T304EN-MM3 | 0.4 | – | ● | ● | ● | ● | |
| SDMT 09T308EN-MM3 | 0.8 | – | ● | ● | ● | ● | |
| SDGT 09T3AEEN-MM4 | – | 1.4 | ● | ● | ● | ● | |
| SDMW 09T308EN-HR2 | 0.8 | – | ● | ● | |||
| SDHW 09T3AESN-HR2 | – | 1.5 | ● | ● | ● | ||
AFM75-SD09
|
Código de producto |
D | d1 | L | I1 | apmáx | Refrigerante interno | Z |
Inserto |
| AFM75-040-Z04-A16R-SD09-C | 40 | 16 | 32 | – | 6 | ✔ | 4 | SD..09T3 |
| AFM75-050-Z05-A22R-SD09-C | 50 | 22 | 40 | – | 6 | ✔ | 5 | |
| AFM75-063-Z06-A22R-SD09-C | 63 | 22 | 40 | – | 6 | ✔ | 6 | |
| AFM75-080-Z08-A27R-SD09-C | 80 | 27 | 50 | – | 6 | ✔ | 8 | |
| AFM75-100-Z10-A32R-SD09-C | 100 | 32 | 50 | – | 6 | ✔ | 10 |
|
Dimensiones (mm) |
Piezas de recambio | ||
| Diámetro de corte | Tornillo | Llave inglesa |
Torsión |
| φ 25-32 | ST040075 | DT-T15 | 3.5Nm |
| φ 40-100 | SP040090 | DT-TP15 | |
|
Código de producto |
Dimensiones (mm) | Grados | ||||
| Inserto radio de esquina | Longitud del limpiador | AP301U | AP351U | AC301U |
AC301K |
|
| SDMT 09T304EN-MM3 | 0.4 | – | ● | ● | ● | ● |
| SDMT 09T308EN-MM3 | 0.8 | – | ● | ● | ● | ● |
| SDMW 09T308EN-HR2 | 0.8 | – | ● | ● | ||
AFM90-SD09
| Código de producto | D | d1 | L | I1 | apmáx | Refrigerante interno | Z | Inserto |
| AFM90-040-Z04-A16R-SD09-C | 40 | 16 | 32 | – | 6 | ✔ | 4 | SD..09T3 |
| AFM90-050-Z05-A22R-SD09-C | 50 | 22 | 40 | – | 6 | ✔ | 5 | |
| AFM90-063-Z06-A22R-SD09-C | 63 | 22 | 40 | – | 6 | ✔ | 6 | |
| AFM90-080-Z08-A27R-SD09-C | 80 | 27 | 50 | – | 6 | ✔ | 8 | |
| AFM90-100-Z10-A32R-SD09-C | 100 | 32 | 50 | – | 6 | ✔ | 10 |
|
Dimensiones (mm) |
Piezas de recambio | ||
| Diámetro de corte | Tornillo | Llave inglesa |
Torsión |
| φ 25-32 | ST040075 | DT-T15 | 3.5Nm |
| φ 40-100 | SP040090 | DT-TP15 | |
|
Código de producto |
Dimensiones (mm) | Grados | |||||
| Inserto radio de esquina | Longitud del limpiador | AP301U | AP351U | AC301U | AC301K |
AP351K |
|
| SDMT 09T304EN-MM3 | 0.4 | – | ● | ● | ● | ● | |
| SDMT 09T308EN-MM3 | 0.8 | – | ● | ● | ● | ● | |
| SDGT 09T3PDER-MR6 | 0.8 | 1.2 | ● | ● | ● | ● | |
| SDMW 09T308EN-HR2 | 0.8 | – | ● | ● | |||
