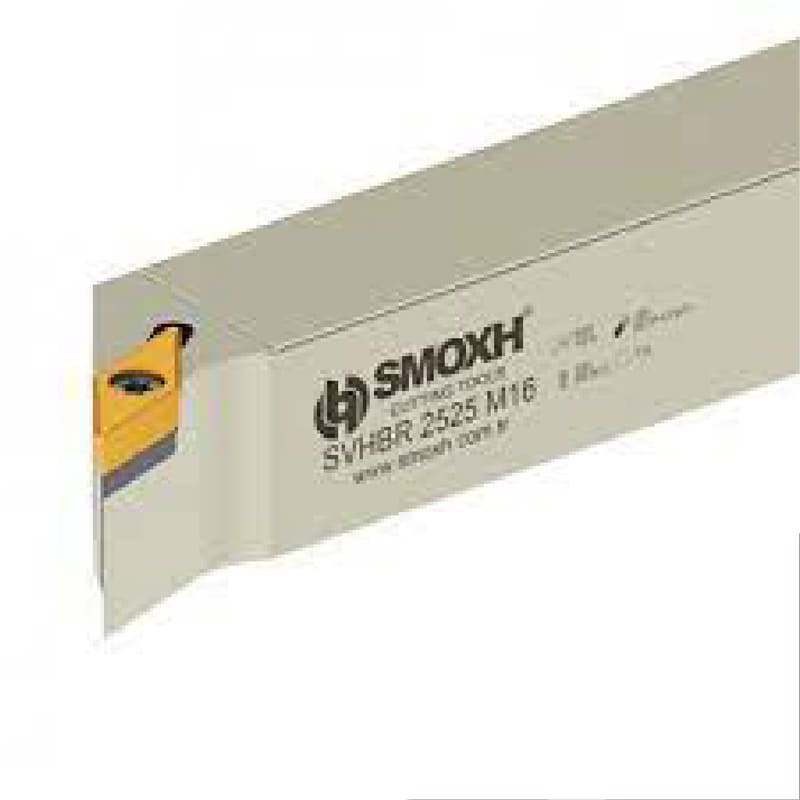

PORTA HERRAMIENTA DE TORNEADO EXTERIOR 107.5G SVHB R-L SMOXH

PORTA HERRAMIENTA DE TORNEADO EXTERIOR 107.5G SVHB R-L SMOXH

S/. 0.00
S/. 0.00
Oferta Agotado
  • Utiliza una placa positiva de 5°,7°,11°.
  • Excelente resistencia a la vibración debido a su cabeza dimple ligera.
  • Optimización de la evacuación de las virutas gracias a dos canales especiales.
  • Escala situada en el lateral del portaherramientas facilita el ajuste del portaherramientas (mango de acero).
  • l/d es de 3 a 5 veces el diámetro (el mango de Metal Duro es de 7 a 8 veces el diámetro).

Propiedades

Código de orden

 Designación de artículo Dimensiones (mm)

Inserto principal

Dirección

Derecho

 Izquierdo SVHB R/L (107.5) h=H b L

f
SM04344 SM04399 SVHB R/L 1616 H11 16 16 100 20 WBM.1103..
SM04450 SM04412 SVHB R/L 2020 K11 20 20 125 25
SM04375 SM04436 SVHB R/L 2525 M11 25 25 150 29
SM04535 SM04726 SVHB R/L 1616 H16 16 16 100 20 VBM.1604..
SM04573 SM04467 SVHB R/L 2020 K16 20 20 125 25
SM04665 SM04481 SVHB R/L 2525 M16 25 25 150 29
SM04719 SM04696 SVHB R/L 3232 P16 32 32 170 38

Designación de tamaño

 Inserto principal Piezas de recambio
Tornillo de apriete Cuña Tornillo de ajuste

Llave Torx
1616 – 2525 VBM.1103.. SSV



M2.5×6-9505

 – – STK-T08-9908
1616 VBM.1604.. SSV



M3.5×10-9511

 BAX



VB16-9618

 SBV5 M5x0.5



A3.5×9-9408

 STK-T15-9910
2020 – 3232 SSV



M3.5×14-9512

 SBV M5x0.5



A3.5×11-9407
