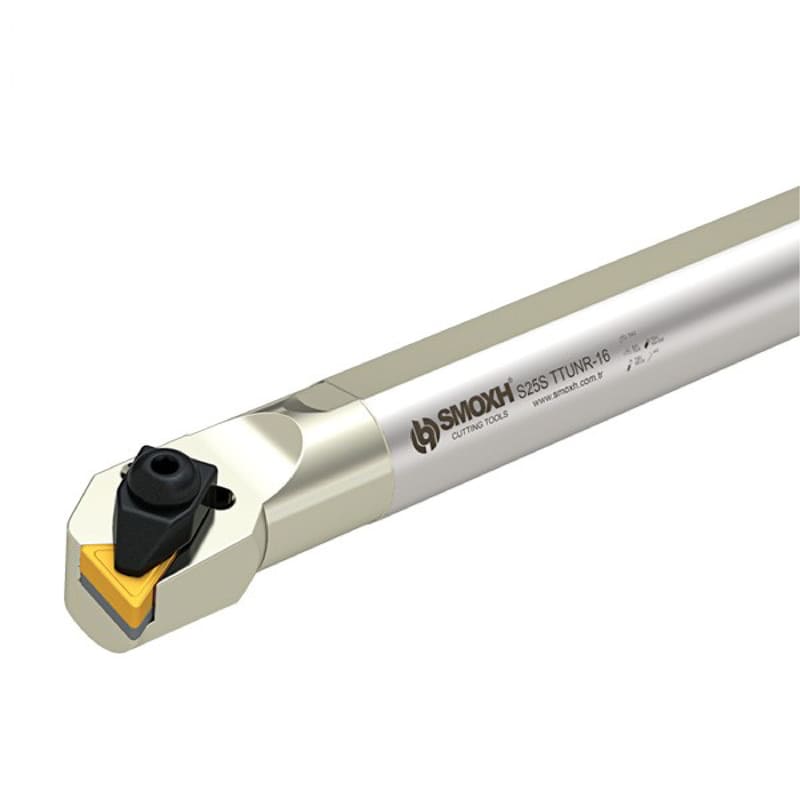

PORTA HERRAMIENTA DE TORNEADO INTERIOR 93G TTUN R-L SMOXH
PORTA HERRAMIENTA DE TORNEADO INTERIOR 93G TTUN R-L SMOXH
Precio habitual
S/. 0.00
Precio habitual
Precio de oferta
S/. 0.00
Precio unitario
/
por
No se pudo cargar la disponibilidad de retiro
- Alta rigidez gracias a la estructura de fijación doble.
- Intercambio sencillo de placas.
- Placa negativa económica.
- Se utiliza para tornear orificios interiores, escariar, perforar, etc.
Propiedades
|
Código de orden |
Designación de artículo | Dimensiones (mm) |
Inserto principal |
|||||
|
Dirección |
||||||||
| Derecho | Izquierdo | TTUN R/L (93) | d | h | L | f |
D min |
|
| SM05280 | SM05297 | S25S TTUN R/L-16 | 25 | 23 | 250 | 19.5 | ≥34 | TNM.1604.. |
| SM05327 | SM05334 | S32T TTUN R/L-16 | 32 | 30 | 300 | 24 | ≥40 | |
| SM05365 | SM05372 | S32T TTUN R/L-22 | 32 | 30 | 300 | 24 | ≥40 | TNM.2204.. |
| SM05389 | SM05396 | S40U TTUN R/L-22 | 40 | 37 | 350 | 30 | ≥50 | |
| SM05402 | SM05419 | S50V TTUN R/L-22 | 50 | 47 | 400 | 38 | ≥63 | |
|
Designación de tamaño |
Inserto principal | Piezas de recambio | |||||
| Pinza | Tornillo | Cuña | Tornillo de ajuste | Troquelado |
Llave Allen |
||
| S25.. | DNM.1104.. | TSK2-9102 |
TSBV
M5x18-9201 |
BAX
DN11-9601 |
TSAV
M4x10x6-9402 |
– | SAK-AA3-9902 |
| S32.. |
TSBV
M5x24-9202 |
||||||
| S25.. – S50.. | DNM.1506.. | TSK1-9101 |
TSBV
M6x30-9205 |
BAX
DN15-9602 |
TSAV
M4x10-9403 |
TSP
6.5×12-9705 |
|
